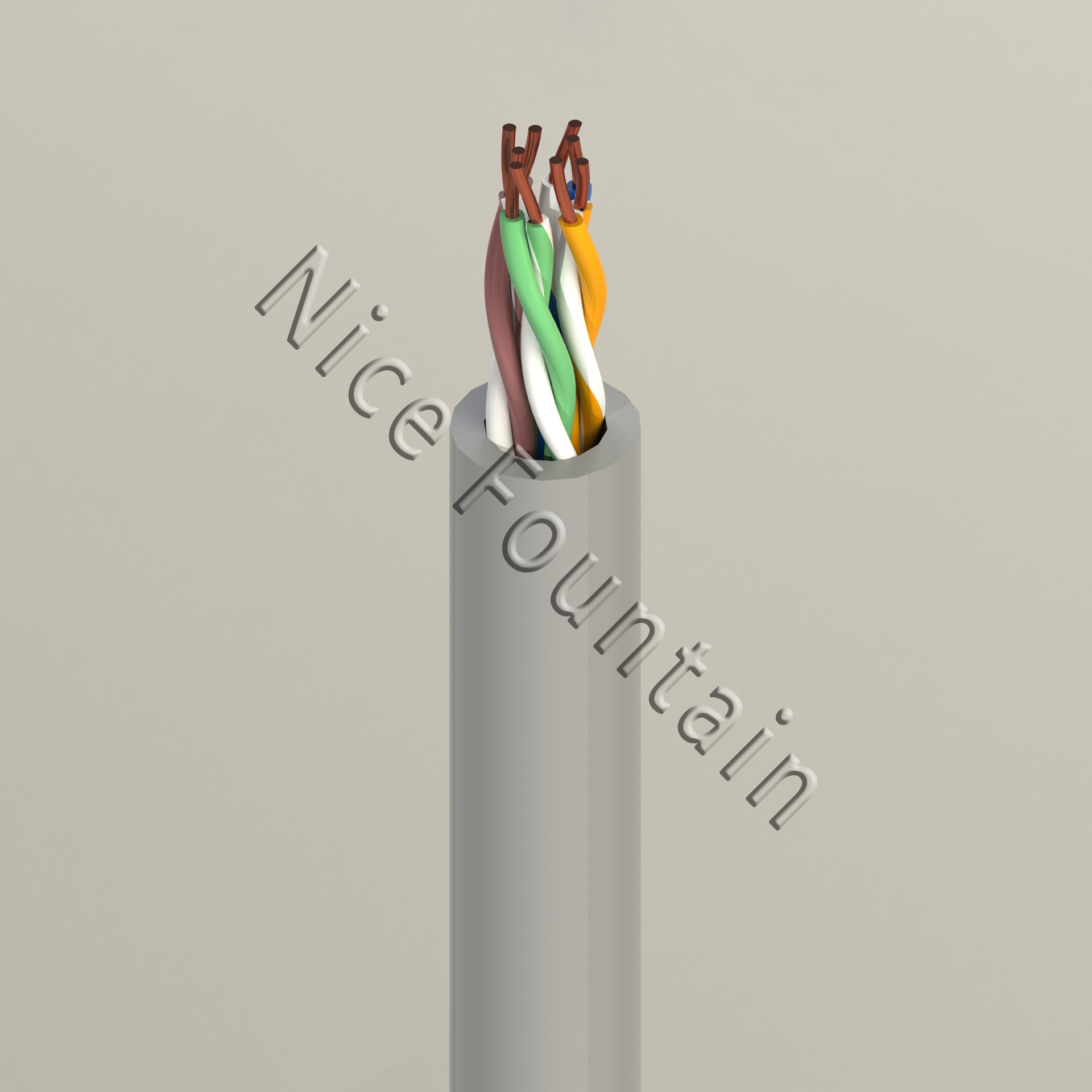

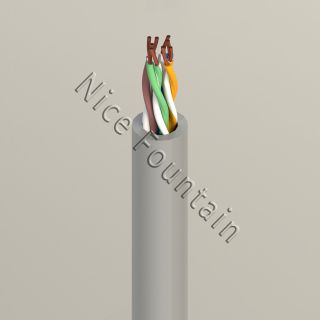

Cat.5 UTP 24AWG*4P(Soild)
網路線
型號：CAT.5、Cat.5、CAT5、Cat5、5類、超5類、Class D、ClassD、U/UTP、UTP、無屏蔽、無遮蔽、ISO/IEC 11801、EN 50173-1
產品說明
規格
| 項目 | 單位 | |||
|---|---|---|---|---|
| 導體 | 條數 | - | 1 | |
| 直徑 | mm | 0.49 | ||
| 材質 | - | 銅 | ||
| 絕緣 | 直徑 | mm | 0.9 | |
| 材質 | - | 充實聚乙烯 | ||
| 顏色 | - |
(藍白/藍) (橘白/橘) (綠白/綠) (棕白/棕) |
||
| 被覆 | 直徑 | mm | 5.0 | |
| 材質 | - | 聚氯乙烯 | ||
| 顏色 | - | 灰 | ||
| 額定溫度 | ℃ | 75 | ||
物理特性
| 項目 | 單位 | 標準值 | ||||
|---|---|---|---|---|---|---|
| 阻抗 | Ω | 85-115 | ||||
| 不平衡直流電阻 | % | 5 | ||||
| 不平衡對地電容 | pF/100m | 330 (MAX.) | ||||
| 導體電阻 | Ω/100m | 9.38 (MAX.) | ||||
| 互耦電容 | Nf/100m | 5.6 (MAX.) | ||||
| 火花機測試 | V/DC | 2500 | ||||
電氣特性
| 頻率MHz | RL | Att. | NEXT | PSNEXT | ACRF | PSACRF |
|---|---|---|---|---|---|---|
| 1.0 | 20.0 | 2.0 | 65.3 | 62.3 | 63.8 | 60.8 |
| 4.0 | 23.0 | 4.0 | 56.3 | 53.3 | 51.7 | 48.7 |
| 8.0 | 24.5 | 5.8 | 51.8 | 48.8 | 45.7 | 42.7 |
| 10.0 | 25.0 | 6.5 | 50.3 | 47.3 | 43.8 | 40.8 |
| 16.0 | 25.0 | 8.2 | 47.3 | 44.3 | 39.7 | 36.7 |
| 20.0 | 25.0 | 9.3 | 45.8 | 42.8 | 37.7 | 34.7 |
| 25.0 | 24.3 | 10.4 | 44.3 | 41.3 | 35.8 | 32.8 |
| 31.25 | 23.6 | 11.7 | 42.9 | 39.9 | 33.9 | 30.9 |
| 62.5 | 21.5 | 17.0 | 38.4 | 35.4 | 27.8 | 24.8 |
| 100.0 | 20.1 | 22.0 | 35.3 | 32.3 | 23.8 | 20.8 |
