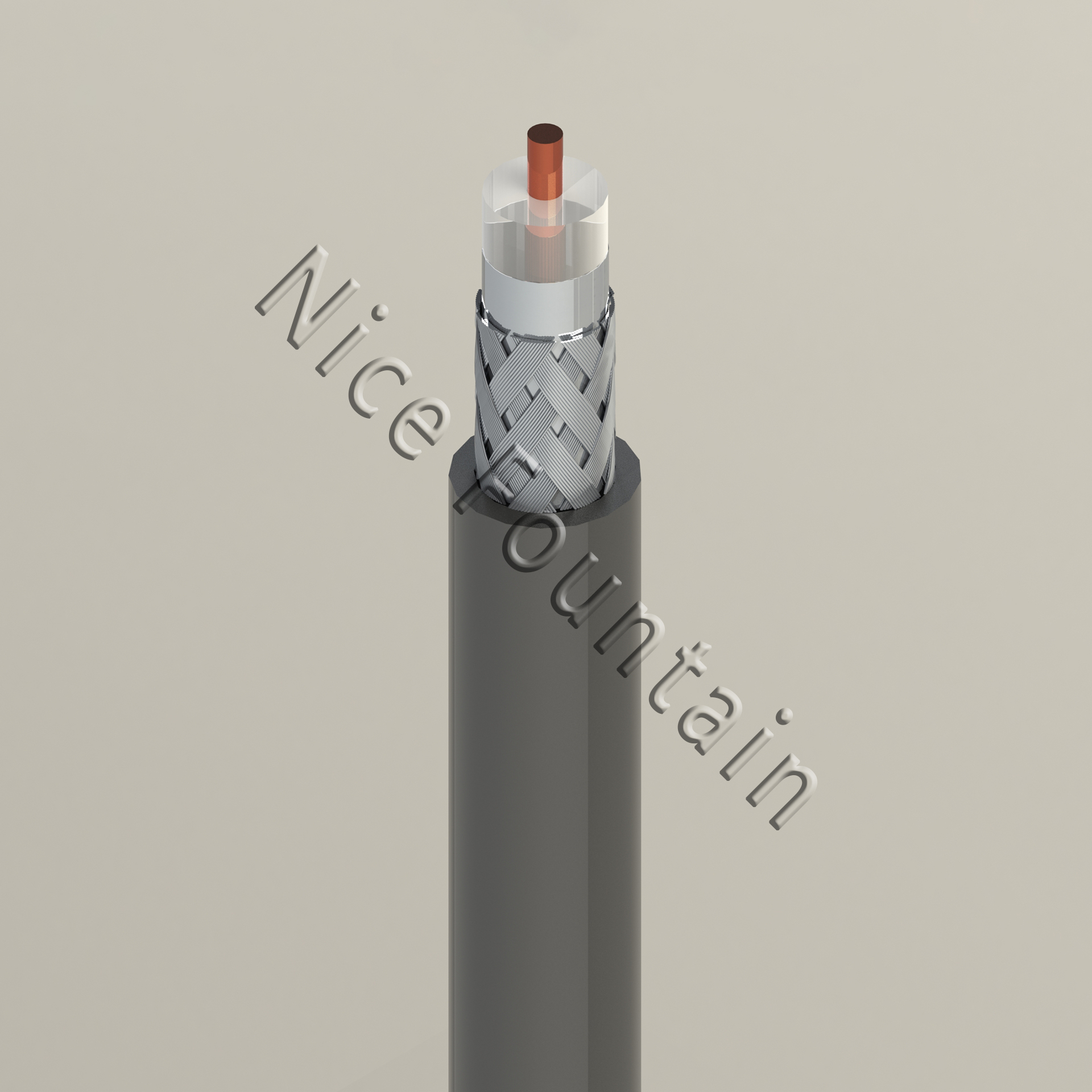

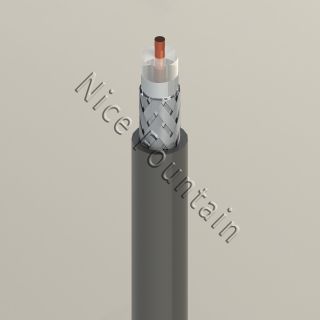

規格介紹
規格
| 項目 | 單位 | |||
|---|---|---|---|---|
| 導體 | 條數 | - | 1 | |
| 直徑 | mm | 2.74 | ||
| 材質 | - | 銅包鋁 | ||
| 絕緣 | 直徑 | mm |
7.24 |
|
| 材質 | - | 發泡聚乙烯 | ||
| 顏色 | - | 本色 | ||
| 隔離 | 包帶 | - | 雙面熱熔鋁箔 | |
| 編織 | 材質 | - | 鍍錫銅 | |
| 遮蔽率 | % | 95 | ||
| 被覆 | 直徑 | mm | 10.3 | |
| 材質 | - | 聚乙烯 | ||
| 顏色 | - | 黑 | ||
| 工作溫度 | - | -40~75 | ||
| 彎曲半徑(安裝) | mm | 25.4 | ||
電氣特性
| 項目 | 單位 | 標準值 | ||||
|---|---|---|---|---|---|---|
| 導體電阻 | Ω/km | 4.6 (MAX.) | ||||
| 絕緣電阻 |
MΩ/km |
1000 (min.) | ||||
| 特性阻抗 | Ω | 50±3 | ||||
| 電容值 | pF/m | 80.4±3 | ||||
| 火花機電壓 | V/DC | 3000 | ||||
| 衰減±15% | MHz | 150 | 220 | 450 | 900 | 1000 |
| dB/100M | 5.11 | 6.21 | 9.18 | 13.4 | 14.6 | |
| MHz | 1500 | 1800 | 2000 | 2500 | 5800 | |
| dB/100M | 18.6 | 20.2 | 21.3 | 24.2 | 38.0 | |
