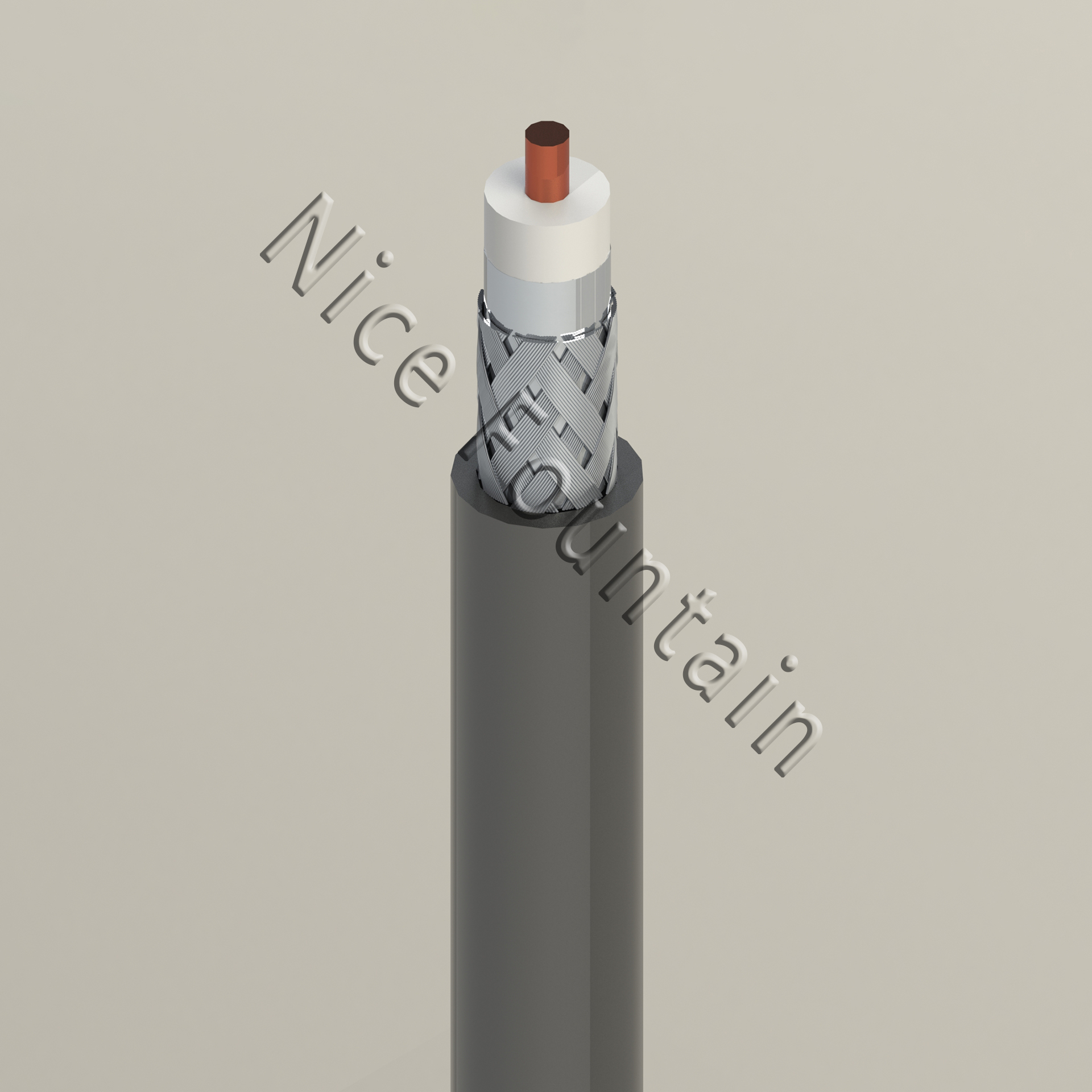

RG-58/U Low Loss
同軸電纜
型號：RG-58/U,RG-58U,RG58/U,RG58U,RG-58/U Low Loss,Low Loss
產品說明
規格
| 項目 | 單位 | |||
|---|---|---|---|---|
| 導體 | 條數 | - | 1 | |
| 直徑 | mm | 1.02 | ||
| 材質 | - | 銅 | ||
| 絕緣 | 直徑 | mm | 2.9 | |
| 材質 | - | 發泡聚乙烯 | ||
| 顏色 | - | 本色 | ||
| 隔離 |
包帶 |
- | 鋁箔 | |
| 編織 | 材質 | - | 鍍錫銅 | |
| 遮蔽率 | % | 80 | ||
| 被覆 | 直徑 | mm | 5.0 | |
| 材質 | - | 聚氯乙烯 | ||
| 顏色 | - | 黑 | ||
| 工作溫度 | ℃ | 0-105 | ||
| 彎曲半徑(安裝) | mm | 12.5 | ||
電氣特性
| 項目 | 單位 | 標準值 | ||||
|---|---|---|---|---|---|---|
| 導體電阻 | Ω/km | 21.95 (MAX.) | ||||
| 絕緣電阻 | MΩ/km | 1000 (min.) | ||||
| 特性阻抗 | Ω | 50±3 | ||||
| 電容值 | pF/m | 83±3 | ||||
| 耐電壓 | V/DC | 1000 | ||||
| 衰減±15% | MHz | 30 | 150 | 220 | 450 | 900 |
| dB/10M | 7.70 | 14.1 | 16.4 | 22.8 | 33.4 | |
| MHz | 1500 | 1800 | 2000 | 2500 | 5800 | |
| dB/10M | 44.9 | 49.8 | 53.1 | 60.3 | 101 | |
