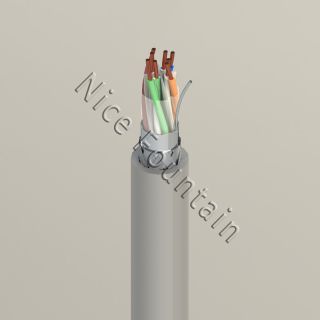

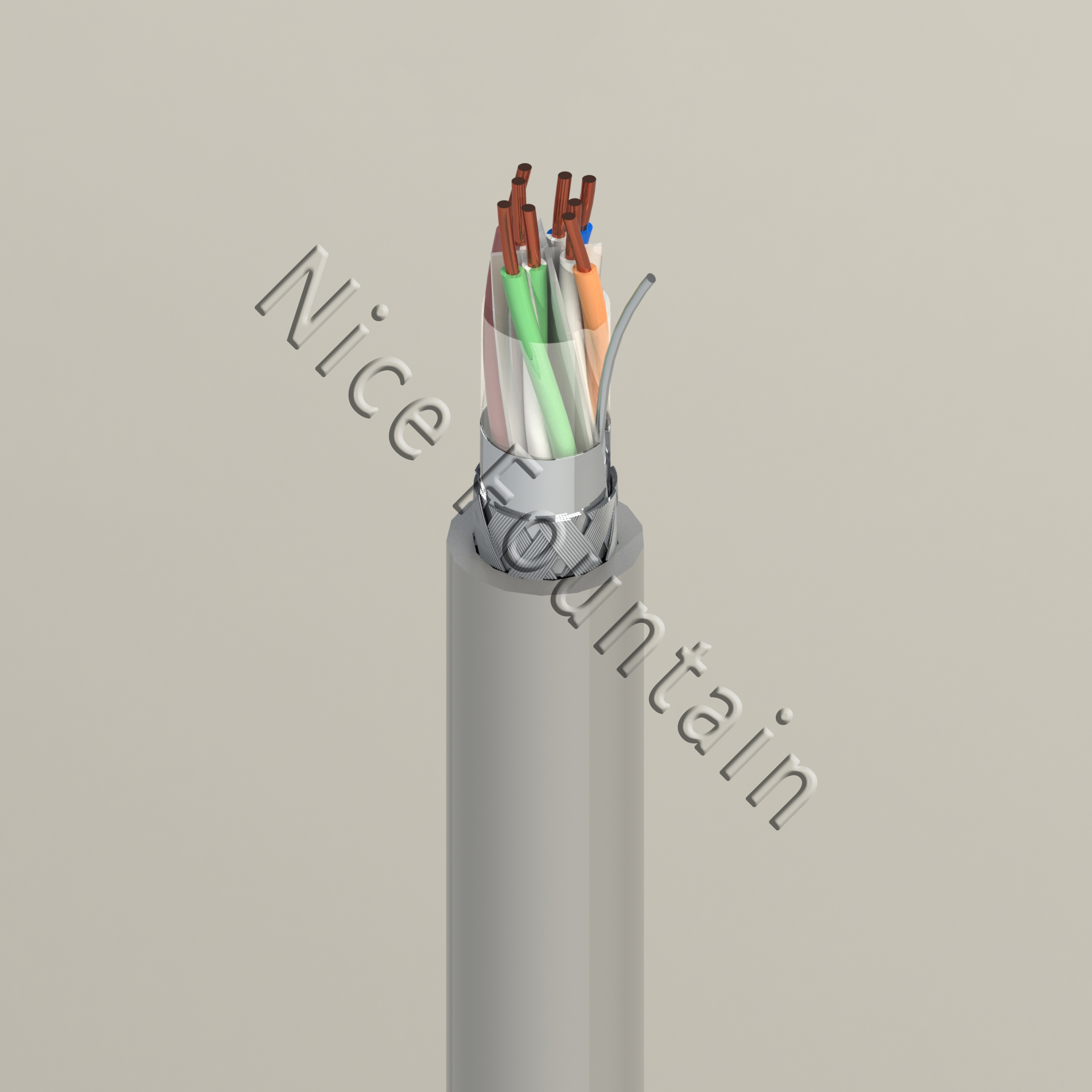

Cat.6 S-FTP 23AWG*4P(Soild)
網路線
型號：CAT.6、Cat.6、CAT6、Cat6、6類、超6類、Class E、ClassE、SF/UTP、SFTP、S-FTP、STP、銅網、屏蔽、遮蔽、ISO/IEC 11801、EN 50173-1
產品說明
規格
| 項目 | 單位 | |||
|---|---|---|---|---|
| 導體 | 條數 | - | 1 | |
| 直徑 | mm | 0.53 | ||
| 材質 | - | 銅 | ||
| 絕緣 | 直徑 | mm | 1.15 | |
| 材質 | - | 充實聚乙烯 | ||
| 顏色 | - |
(藍白/藍) (橘白/橘) (綠白/綠) (棕白/棕) |
||
| 隔離 |
包帶 | - | 鋁箔麥拉 | |
| 地線 | - | 鍍錫銅線 | ||
| 編織 | - | 鍍錫銅線 | ||
| 被覆 | 直徑 | mm | 7.3 | |
| 材質 | - | 聚氯乙烯 | ||
| 顏色 | - | 灰 | ||
| 額定溫度 | ℃ | 75 | ||
物理特性
| 項目 | 單位 | 標準值 | ||||
|---|---|---|---|---|---|---|
| 阻抗 | Ω | 85-115 | ||||
| 不平衡直流電阻 | % | 5 | ||||
| 不平衡對地電容 | pF/100m | 330 (MAX.) | ||||
| 導體電阻 | Ω/100m | 9.38 (MAX.) | ||||
| 互耦電容 | Nf/100m | 5.6 (MAX.) | ||||
| 火花機測試 | V/DC | 2500 | ||||
電氣特性
| 頻率MHz | Att | NEXT | PS NEXT | Prop. Delay | Delay Skew | RL | ELFEXT | PS ELFEXT |
|---|---|---|---|---|---|---|---|---|
| 1 | 3.0 | 74.3 | 72.3 | 570 | 45 | 20.0 | 67.8 | 64.8 |
| 10 | 6.5 | 59.3 | 57.3 | 545 | 45 | 25.0 | 47.8 | 44.8 |
| 20 | 8.5 | 54.8 | 52.8 | 542 | 45 | 25.0 | 41.8 | 38.8 |
| 31.25 | 10.7 | 51.9 | 49.9 | 540.4 | 45 | 23.6 | 37.9 | 34.9 |
| 62.5 | 15.4 | 47.4 | 45.4 | 538.6 | 45 | 21.5 | 31.9 | 28.9 |
| 100 | 19.8 | 44.3 | 42.3 | 537.6 | 45 | 20.1 | 27.8 | 24.8 |
| 200 | 29.0 | 39.8 | 37.8 | 536.5 | 45 | 18.0 | 21.8 | 18.8 |
| 250 | 32.8 | 38.3 | 36.3 | 536.3 | 45 | 17.3 | 19.8 | 16.8 |
